简介
LinkedHashMap可以认为是HashMap+LinkedList，它既使用HashMap操作数据结构，又使用LinkedList维护插入元素的先后顺序，内部采用双向链表（doubly-linked list）的形式将所有元素（ entry ）连接起来。
LinkedHashMap继承了HashMap，允许放入key为null的元素，也允许插入value为null的元素。从名字上可以看出该容器是LinkedList和HashMap的混合体，也就是说它同时满足HashMap和LinkedList的某些特性，可将LinkedHashMap看作采用Linked list增强的HashMap。
LinkedHashMap 是 Java 提供的一个集合类，它继承自 HashMap，并在 HashMap 基础上维护一条双向链表，使得具备如下特性:
- 支持遍历时会按照插入顺序有序进行迭代。
- 支持按照元素访问顺序排序,适用于封装 LRU 缓存工具。
- 因为内部使用双向链表维护各个节点，所以遍历时的效率和元素个数成正比，相较于和容量成正比的 HashMap 来说，迭代效率会高很多。

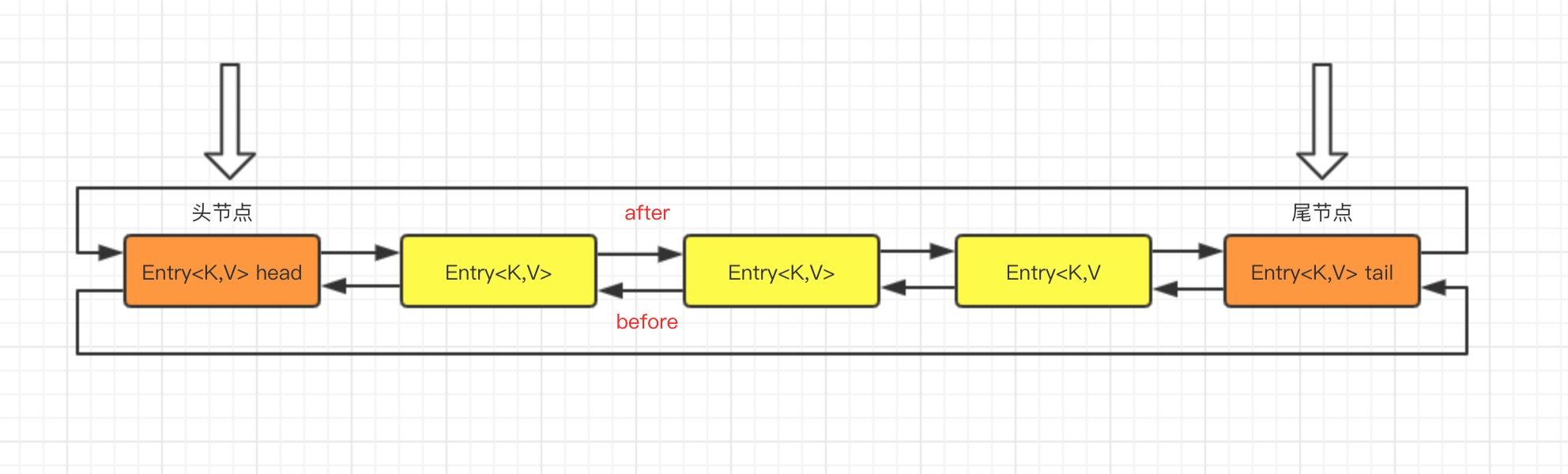

LinkedHashMap 逻辑结构如下图所示，它是在 HashMap 基础上在各个节点之间维护一条双向链表，使得原本散列在不同 bucket 上的节点、链表、红黑树有序关联起来。
打开 LinkedHashMap 源码，可以看到主要三个核心属性：
public class LinkedHashMap<K,V>
extends HashMap<K,V>
implements Map<K,V>{
/**双向链表的头节点*/
transient LinkedHashMap.Entry<K,V> head;
/**双向链表的尾节点*/
transient LinkedHashMap.Entry<K,V> tail;
/**
* 1、如果accessOrder为true的话，则会把访问过的元素放在链表后面，放置顺序是访问的顺序
* 2、如果accessOrder为false的话，则按插入顺序来遍历
*/
final boolean accessOrder;
}LinkedHashMap 在初始化阶段，默认按插入顺序来遍历
public LinkedHashMap() {
super();
accessOrder = false;
}LinkedHashMap 采用的 Hash 算法和 HashMap 相同，不同的是，它重新定义了数组中保存的元素Entry，该Entry除了保存当前对象的引用外，还保存了其上一个元素before和下一个元素after的引用，从而在哈希表的基础上又构成了双向链接列表。
源码如下：
static class Entry<K,V> extends HashMap.Node<K,V> {
//before指的是链表前驱节点，after指的是链表后驱节点
Entry<K,V> before, after;
Entry(int hash, K key, V value, Node<K,V> next) {
super(hash, key, value, next);
}
}原理

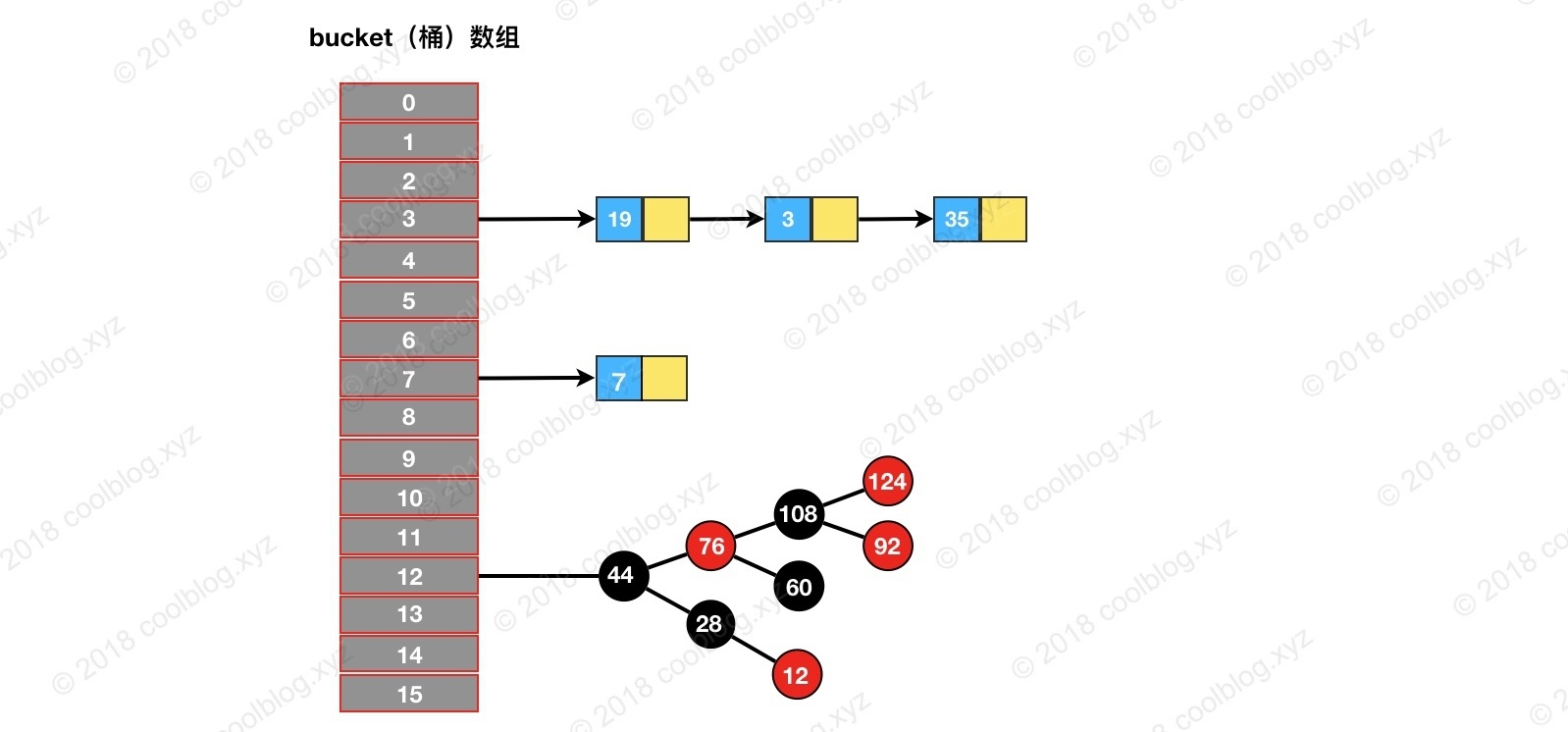

**LinkedHashMap 继承自 HashMap，所以它的底层仍然是基于拉链式散列结构。该结构由数组和链表或红黑树组成，**结构示意图大致如下：

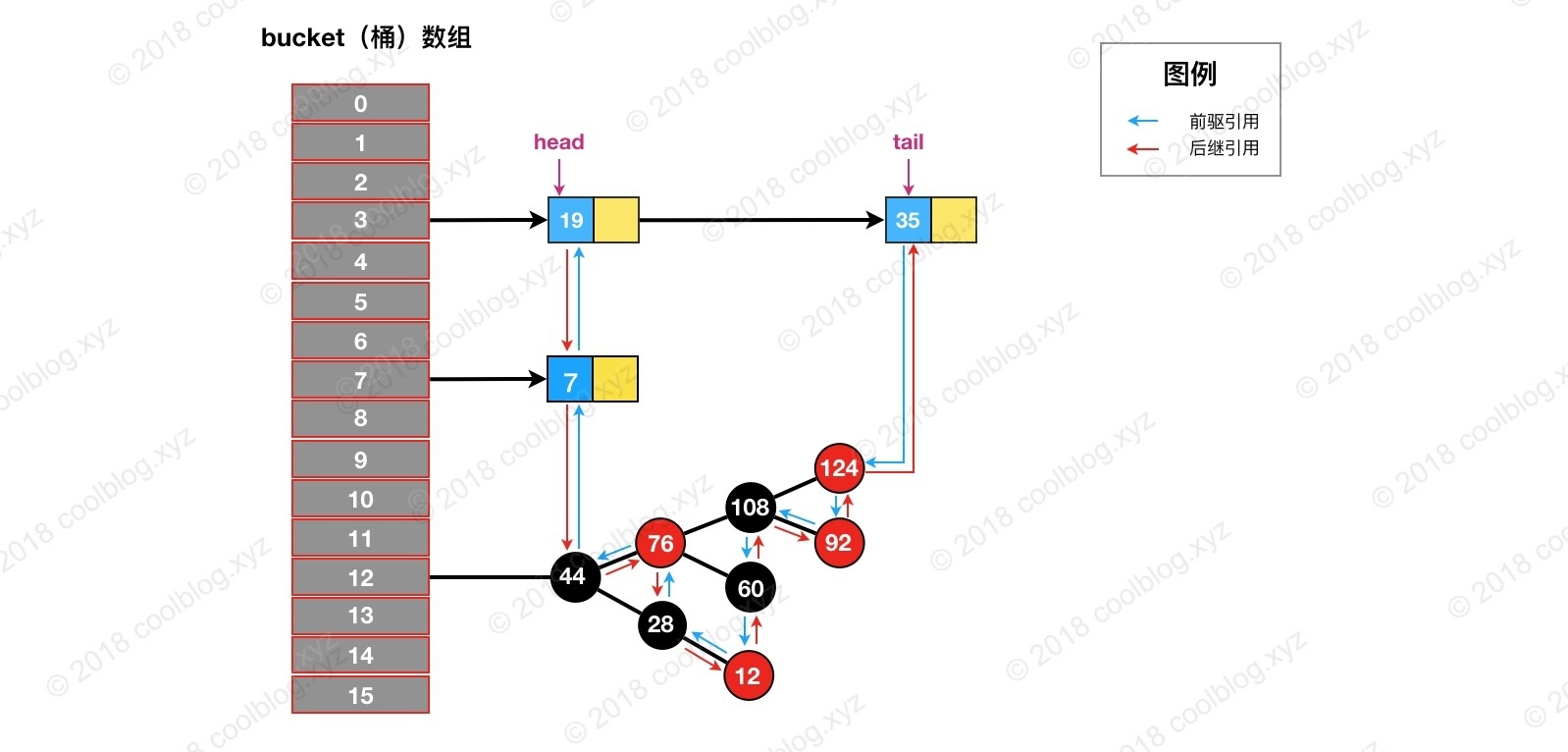

**LinkedHashMap 在上面结构的基础上，增加了一条双向链表，使得上面的结构可以保持键值对的插入顺序。**同时通过对链表进行相应的操作，实现了访问顺序相关逻辑。其结构可能如下图：
上图中，淡蓝色的箭头表示前驱引用，红色箭头表示后继引用。每当有新键值对节点插入，新节点最终会接在 tail 引用指向的节点后面。而 tail 引用则会移动到新的节点上，这样一个双向链表就建立起来了。
上面的结构并不是很难理解，虽然引入了红黑树，导致结构看起来略为复杂了一些。但大家完全可以忽略红黑树，而只关注链表结构本身。
可以直观的看出，双向链表头部插入的数据为链表的入口，迭代器遍历方向是从链表的头部开始到链表尾部结束。
除了可以保迭代历顺序，这种结构还有一个好处：迭代LinkedHashMap时不需要像HashMap那样遍历整个table，而只需要直接遍历header指向的双向链表即可，也就是说LinkedHashMap的迭代时间就只跟entry的个数相关，而跟table的大小无关。
类结构解析
Entry的继承体系

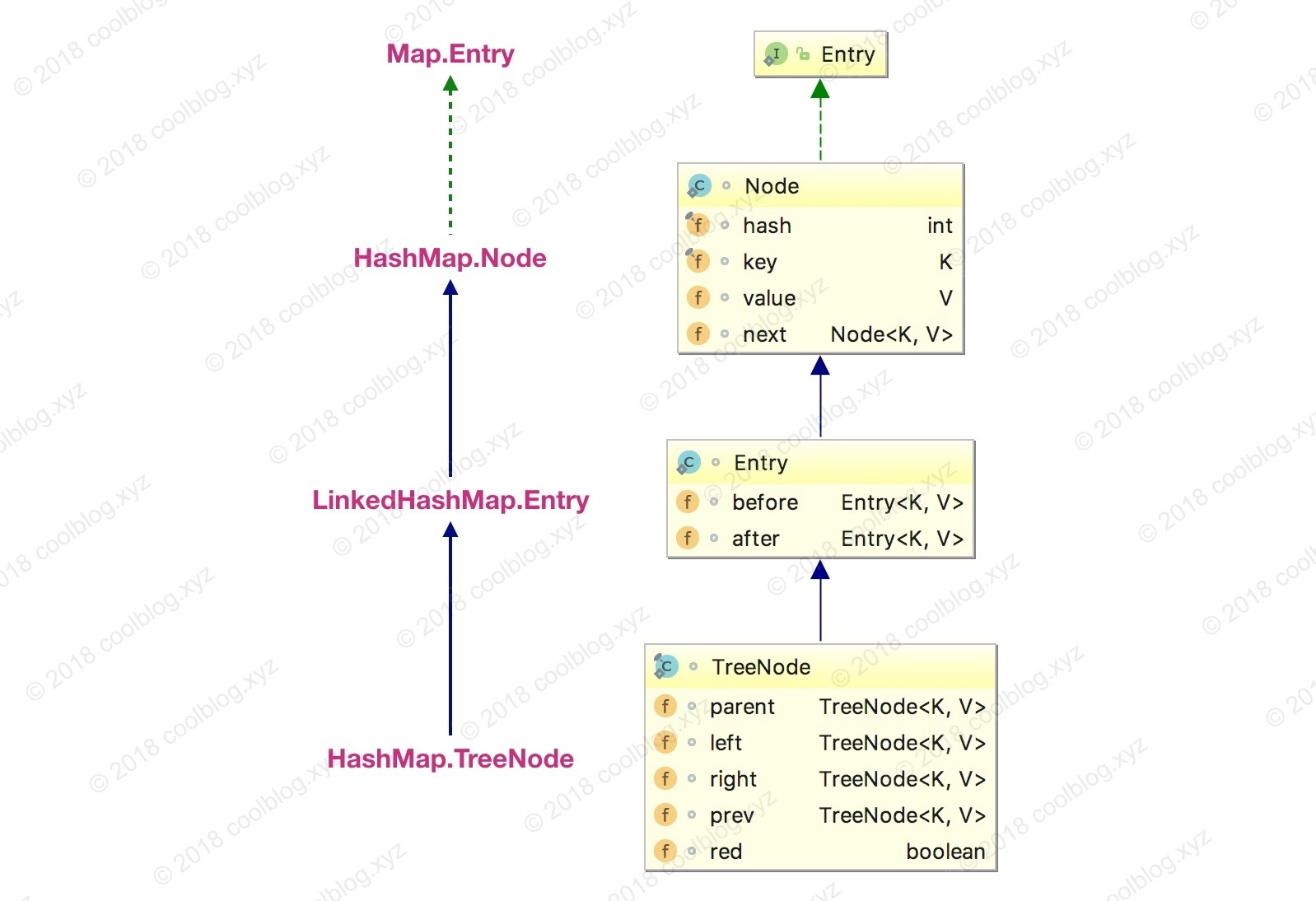

HashMap 的内部类 TreeNode 不继承它的一个内部类 Node，却继承自 Node 的子类 LinkedHashMap 内部类 Entry。LinkedHashMap 内部类 Entry 继承自 HashMap 内部类 Node，并新增了两个引用，分别是 before 和 after，是用于维护双向链表。同时，TreeNode 继承 LinkedHashMap 的内部类 Entry 后，就具备了和其他 Entry 一起组成链表的能力。但是当我们使用 HashMap 时，TreeNode 并不需要具备组成链表能力。如果继承 LinkedHashMap 内部类 Entry ，TreeNode 就多了两个用不到的引用，这样做不是会浪费空间吗？简单说明一下这个问题，这里这么做确实会浪费空间，但与 TreeNode 通过继承获取的组成链表的能力相比，这点浪费是值得的。在 HashMap 的设计思路注释中，有这样一段话：
Because TreeNodes are about twice the size of regular nodes, we use them only when bins contain enough nodes to warrant use (see TREEIFY_THRESHOLD). And when they become too small (due to removal or resizing) they are converted back to plain bins. In usages with well-distributed user hashCodes, tree bins are rarely used.
大致的意思是 TreeNode 对象的大小约是普通 Node 对象的2倍，我们仅在桶（bin）中包含足够多的节点时再使用。当桶中的节点数量变少时（取决于删除和扩容），TreeNode 会被转成 Node。当用户实现的 hashCode 方法具有良好分布性时，树类型的桶将会很少被使用。
通过上面的注释，我们可以了解到。**一般情况下，只要 hashCode 的实现不糟糕，Node 组成的链表很少会被转成由 TreeNode 组成的红黑树。也就是说 TreeNode 使用的并不多，浪费那点空间是可接受的。**假如 TreeNode 机制继承自 Node 类，那么它要想具备组成链表的能力，就需要 Node 去继承 LinkedHashMap 的内部类 Entry。这个时候就得不偿失了，浪费很多空间去获取不一定用得到的能力。
类层级关系图
LinkedHashMap继承自HashMap，大部分方法都是直接使用HashMap的。接着查看成员变量：
// 双向链表的头部节点（最早插入的，年纪最大的节点）
transient LinkedHashMap.Entry<K,V> head;
// 双向链表的尾部节点（最新插入的，年纪最小的节点）
transient LinkedHashMap.Entry<K,V> tail;
// 用于控制访问顺序，为true时，按访问顺序；为false时，按插入顺序
final boolean accessOrder;**LinkedHashMap**继承自**HashMap**，所以内部存储数据的方式和**HashMap**一样，使用数组加链表（红黑树）的结构存储数据，**LinkedHashMap**和**HashMap**相比，额外的维护了一个双向链表，用于存储节点的顺序。这个双向链表的类型为**LinkedHashMap.Entry**。
static class Entry<K,V> extends HashMap.Node<K,V> {
Entry<K,V> before, after;
Entry(int hash, K key, V value, Node<K,V> next) {
super(hash, key, value, next);
}

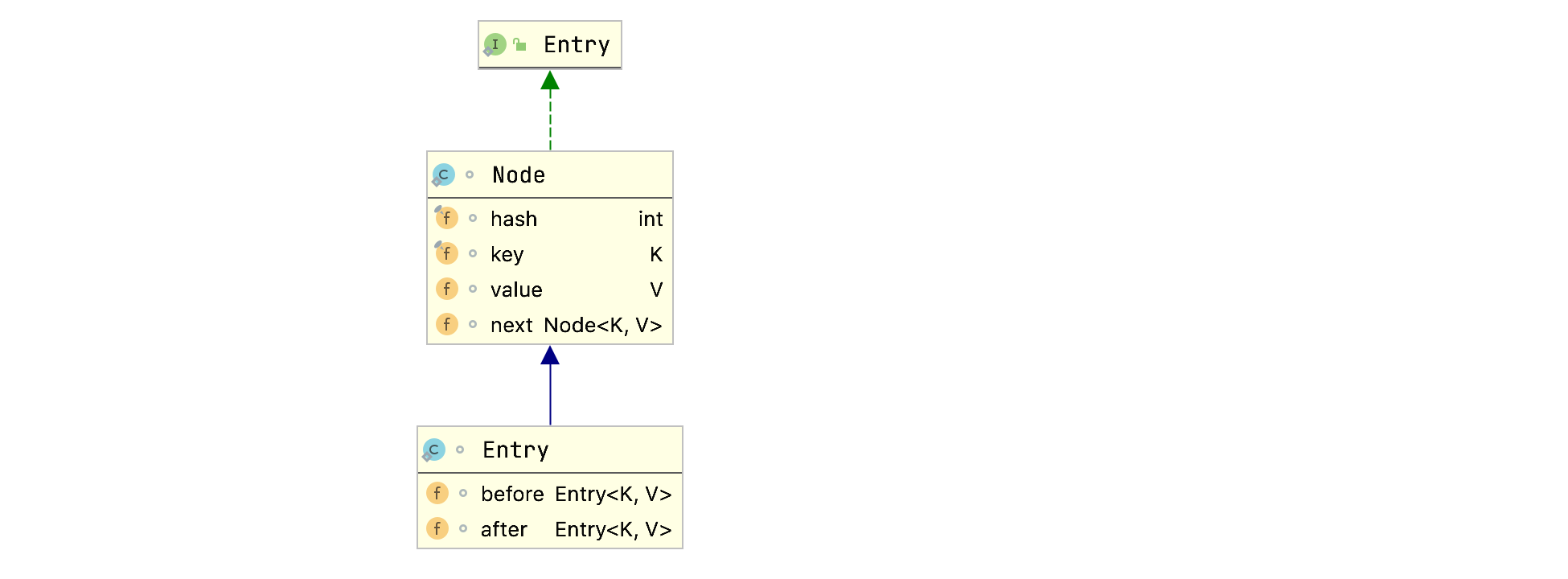

}LinkedHashMap.Entry类层级关系图：
LinkedHashMap.Entry继承自HashMap的Node类，新增了before和after属性，用于维护前继和后继节点，以此形成双向链表。
构造函数
LinkedHashMap的构造函数其实没什么特别的，就是调用父类的构造器初始化HashMap的过程，只不过额外多了初始化LinkedHashMap的accessOrder属性的操作：
public LinkedHashMap(int initialCapacity, float loadFactor) {
super(initialCapacity, loadFactor);
accessOrder = false;
}
public LinkedHashMap(int initialCapacity) {
super(initialCapacity);
accessOrder = false;
}
public LinkedHashMap() {
super();
accessOrder = false;
}
public LinkedHashMap(Map<? extends K, ? extends V> m) {
super();
accessOrder = false;
putMapEntries(m, false);
}
public LinkedHashMap(int initialCapacity,
float loadFactor,
boolean accessOrder) {
super(initialCapacity, loadFactor);
this.accessOrder = accessOrder;
}链表的建立过程
链表的建立过程是在插入键值对节点时开始的，初始情况下，让 LinkedHashMap 的 head 和 tail 引用同时指向新节点，链表就算建立起来了。随后不断有新节点插入，通过将新节点接在 tail 引用指向节点的后面，即可实现链表的更新。
Map 类型的集合类是通过 put(K,V) 方法插入键值对，LinkedHashMap 本身并没有覆写父类的 put 方法，而是直接使用了父类的实现。但在 HashMap 中，put 方法插入的是 HashMap 内部类 Node 类型的节点，该类型的节点并不具备与 LinkedHashMap 内部类 Entry 及其子类型节点组成链表的能力。那么，LinkedHashMap 是怎样建立链表的呢？在展开说明之前，我们先看一下 LinkedHashMap 插入操作相关的代码：
// HashMap 中实现
public V put(K key, V value) {
return putVal(hash(key), key, value, false, true);
}
// HashMap 中实现
final V putVal(int hash, K key, V value, boolean onlyIfAbsent,
boolean evict) {
Node<K,V>[] tab; Node<K,V> p; int n, i;
if ((tab = table) == null || (n = tab.length) == 0) {...}
// 通过节点 hash 定位节点所在的桶位置，并检测桶中是否包含节点引用
if ((p = tab[i = (n - 1) & hash]) == null) {...}
else {
Node<K,V> e; K k;
if (p.hash == hash &&
((k = p.key) == key || (key != null && key.equals(k))))
e = p;
else if (p instanceof TreeNode) {...}
else {
// 遍历链表，并统计链表长度
for (int binCount = 0; ; ++binCount) {
// 未在单链表中找到要插入的节点，将新节点接在单链表的后面
if ((e = p.next) == null) {
p.next = newNode(hash, key, value, null);
if (binCount >= TREEIFY_THRESHOLD - 1) {...}
break;
}
// 插入的节点已经存在于单链表中
if (e.hash == hash &&
((k = e.key) == key || (key != null && key.equals(k))))
break;
p = e;
}
}
if (e != null) { // existing mapping for key
V oldValue = e.value;
if (!onlyIfAbsent || oldValue == null) {...}
afterNodeAccess(e); // 回调方法，后续说明
return oldValue;
}
}
++modCount;
if (++size > threshold) {...}
afterNodeInsertion(evict); // 回调方法，后续说明
return null;
}
// HashMap 中实现
Node<K,V> newNode(int hash, K key, V value, Node<K,V> next) {
return new Node<>(hash, key, value, next);
}
// LinkedHashMap 中覆写
Node<K,V> newNode(int hash, K key, V value, Node<K,V> e) {
// 创建LinkedHashMap.Entry实例
LinkedHashMap.Entry<K,V> p =
new LinkedHashMap.Entry<K,V>(hash, key, value, e);
// 将新节点放入LinkedHashMap维护的双向链表尾部
linkNodeLast(p);
return p;
}
// LinkedHashMap 中实现
private void linkNodeLast(LinkedHashMap.Entry<K,V> p) {
LinkedHashMap.Entry<K,V> last = tail;
tail = p;
// 如果尾节点为空，说明双向链表是空的，所以将该节点赋值给头节点，双向链表得以初始化
if (last == null)
head = p;
else {
// 否则将该节点放到双向链表的尾部
p.before = last;
last.after = p;
}

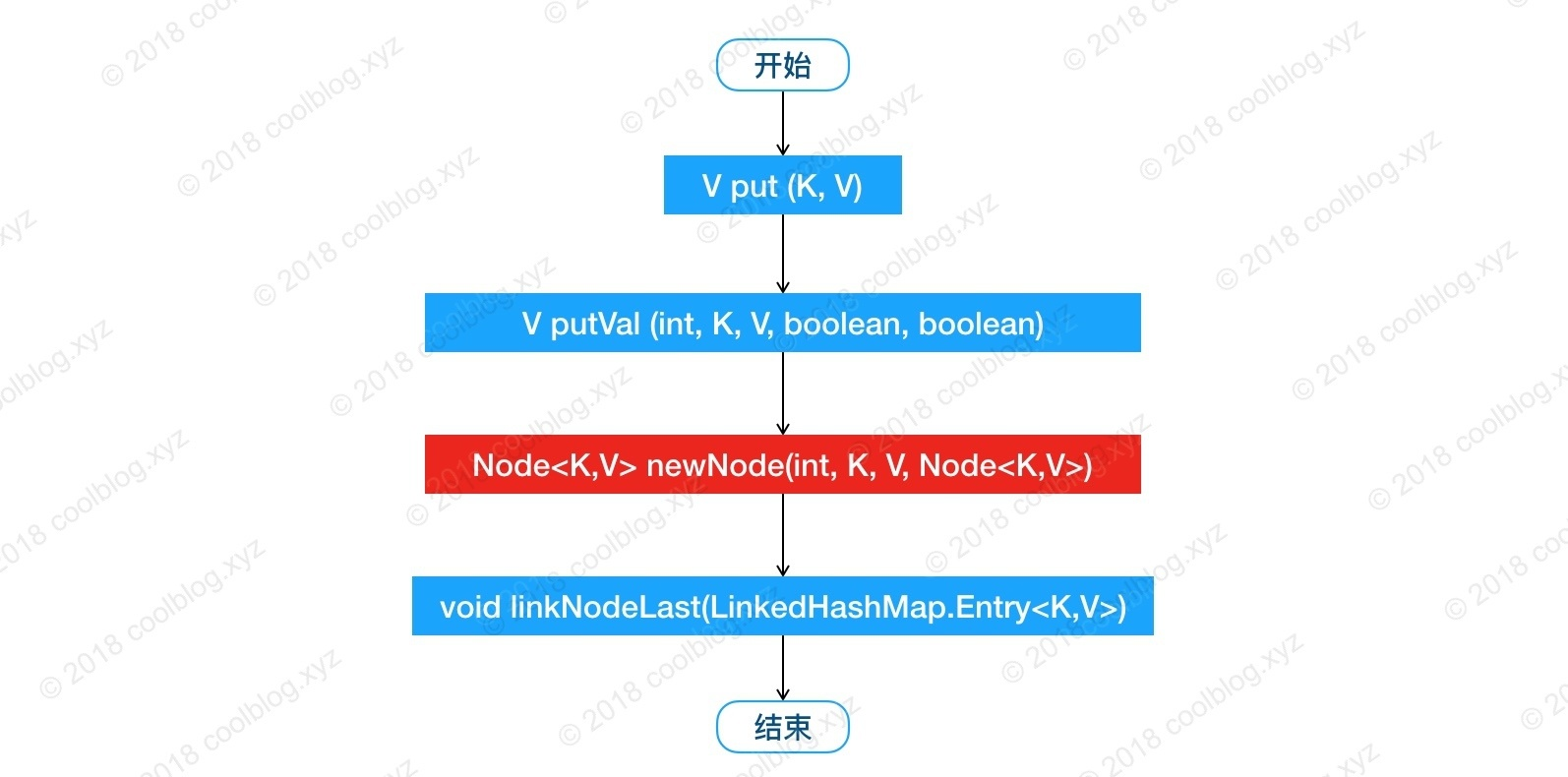

}上面就是 LinkedHashMap 插入相关的源码，这里省略了部分非关键的代码。我根据上面的代码，可以知道 LinkedHashMap 插入操作的调用过程。如下：
我把 newNode 方法红色背景标注了出来，这一步比较关键。LinkedHashMap 覆写了该方法。在这个方法中，LinkedHashMap 创建了 Entry，并通过 linkNodeLast 方法将 Entry 接在双向链表的尾部，实现了双向链表的建立。双向链表建立之后，我们就可以按照插入顺序去遍历 LinkedHashMap。
// Callbacks to allow LinkedHashMap post-actions
void afterNodeAccess(Node<K,V> p) { }
void afterNodeInsertion(boolean evict) { }
void afterNodeRemoval(Node<K,V> p) { }根据这三个方法的注释可以看出，这些方法的用途是在增删查等操作后，通过回调的方式，让 LinkedHashMap 有机会做一些后置操作。
链表节点的删除过程
与插入操作一样，LinkedHashMap 删除操作相关的代码也是直接用父类的实现。在删除节点时，父类的删除逻辑并不会修复 LinkedHashMap 所维护的双向链表，这不是它的职责。那么删除及节点后，被删除的节点该如何从双链表中移除呢？当然，办法还算是有的。上一节最后提到 HashMap 中三个回调方法运行 LinkedHashMap 对一些操作做出响应。**所以，在删除及节点后，回调方法 afterNodeRemoval 会被调用。LinkedHashMap 覆写该方法，并在该方法中完成了移除被删除节点的操作。**相关源码如下：
// HashMap 中实现
public V remove(Object key) {
Node<K,V> e;
return (e = removeNode(hash(key), key, null, false, true)) == null ?
null : e.value;
}
// HashMap 中实现
final Node<K,V> removeNode(int hash, Object key, Object value,
boolean matchValue, boolean movable) {
Node<K,V>[] tab; Node<K,V> p; int n, index;
if ((tab = table) != null && (n = tab.length) > 0 &&
(p = tab[index = (n - 1) & hash]) != null) {
Node<K,V> node = null, e; K k; V v;
if (p.hash == hash &&
((k = p.key) == key || (key != null && key.equals(k))))
node = p;
else if ((e = p.next) != null) {
if (p instanceof TreeNode) {...}
else {
// 遍历单链表，寻找要删除的节点，并赋值给 node 变量
do {
if (e.hash == hash &&
((k = e.key) == key ||
(key != null && key.equals(k)))) {
node = e;
break;
}
p = e;
} while ((e = e.next) != null);
}
}
if (node != null && (!matchValue || (v = node.value) == value ||
(value != null && value.equals(v)))) {
if (node instanceof TreeNode) {...}
// 将要删除的节点从单链表中移除
else if (node == p)
tab[index] = node.next;
else
p.next = node.next;
++modCount;
--size;
afterNodeRemoval(node); // 调用删除回调方法进行后续操作
return node;
}
}
return null;
}
// LinkedHashMap 中覆写
void afterNodeRemoval(Node<K,V> e) { // unlink
LinkedHashMap.Entry<K,V> p =
(LinkedHashMap.Entry<K,V>)e, b = p.before, a = p.after;
// 将 p 节点的前驱后后继引用置空
p.before = p.after = null;
// b 为 null，表明 p 是头节点
if (b == null)
head = a;
else
b.after = a;
// a 为 null，表明 p 是尾节点
if (a == null)
tail = b;
else
a.before = b;
}删除的过程并不复杂，上面这么多代码其实就做了三件事：
- 根据 hash 定位到桶位置
- 遍历链表或调用红黑树相关的删除方法
- 从 LinkedHashMap 维护的双链表中移除要删除的节点

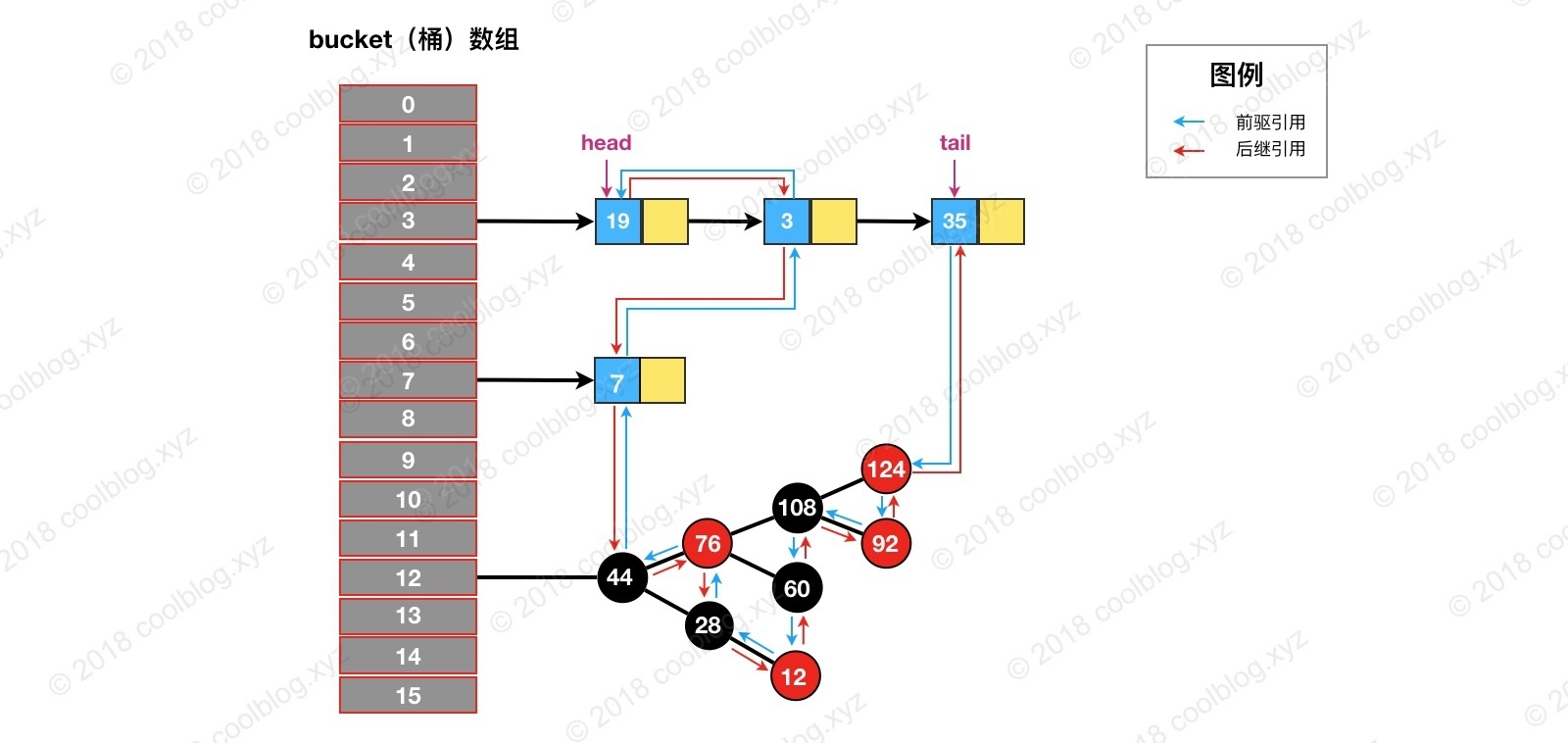

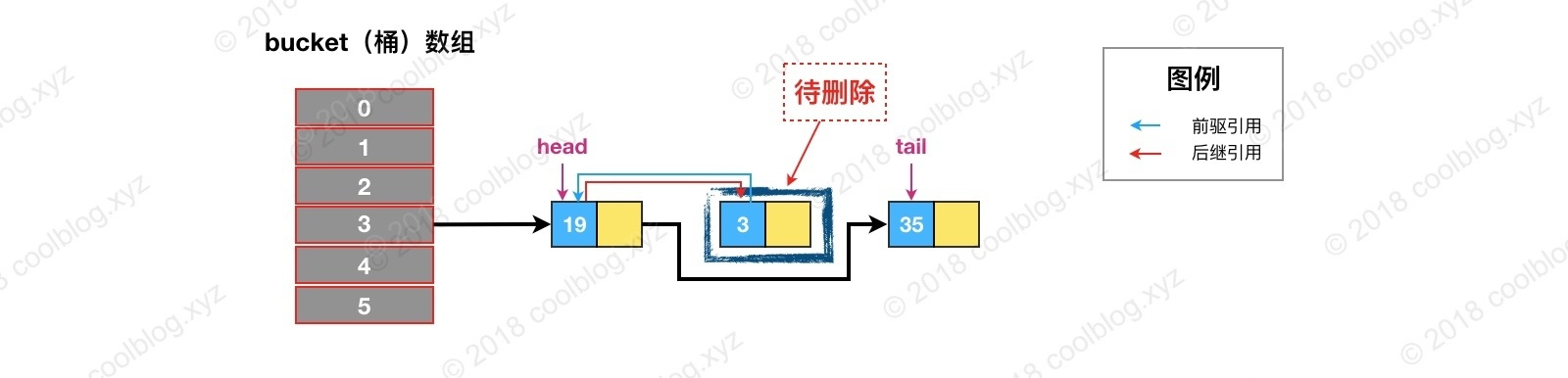

举个例子说明一下，假如我们要删除下图键值为 3 的节点。
根据 hash 定位到该节点属于3号桶，然后在对3号桶保存的单链表进行遍历。找到要删除的节点后，先从单链表中移除该节点。如下：
然后再双向链表中移除该节点：
****
访问顺序的维护过程
默认情况下，LinkedHashMap 是按插入顺序维护链表。不过我们可以在初始化 LinkedHashMap，指定 accessOrder 参数为 true，即可让它按访问顺序维护链表。**访问顺序的原理上并不复杂，当我们调用get/getOrDefault/replace等方法时，只需要将这些方法访问的节点移动到链表的尾部即可。**相应的源码如下：
// LinkedHashMap 中覆写
public V get(Object key) {
Node<K,V> e;
if ((e = getNode(hash(key), key)) == null)
return null;
// 如果 accessOrder 为 true，则调用 afterNodeAccess 将被访问节点移动到链表最后
if (accessOrder)
afterNodeAccess(e);
return e.value;
}
// LinkedHashMap 中覆写
void afterNodeAccess(Node<K,V> e) { // move node to last
LinkedHashMap.Entry<K,V> last;
if (accessOrder && (last = tail) != e) {
LinkedHashMap.Entry<K,V> p =
(LinkedHashMap.Entry<K,V>)e, b = p.before, a = p.after;
p.after = null;
// 如果 b 为 null，表明 p 为头节点
if (b == null)
head = a;
else
b.after = a;
if (a != null)
a.before = b;
/*
* 这里存疑，父条件分支已经确保节点 e 不会是尾节点，
* 那么 e.after 必然不会为 null，不知道 else 分支有什么作用
*/
else
last = b;
if (last == null)
head = p;
else {
// 将 p 接在链表的最后
p.before = last;
last.after = p;
}
tail = p;
++modCount;
}
}上面就是访问顺序的实现代码，并不复杂。下面举例演示一下，帮助大家理解。假设我们访问下图键值为3的节点，访问前结构为：

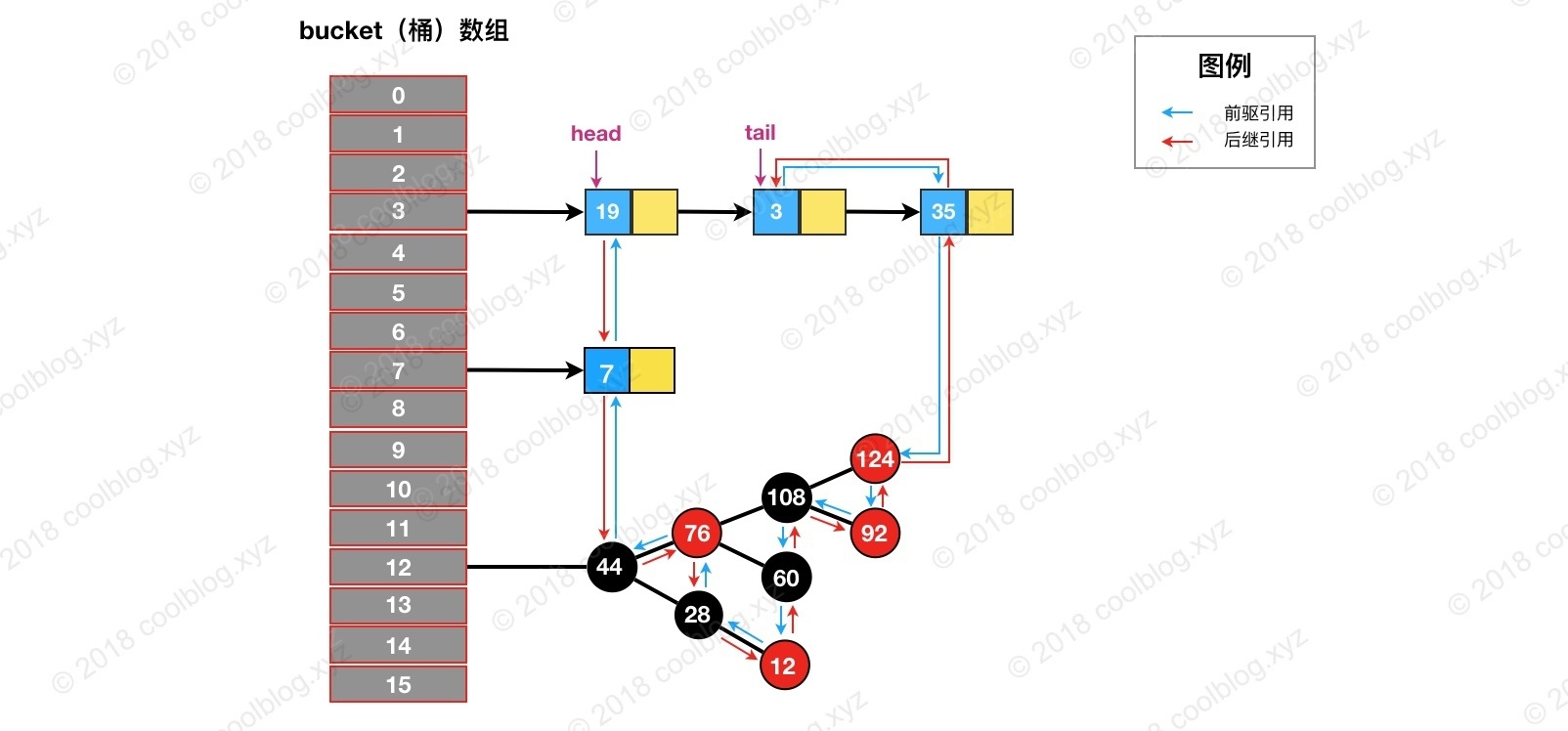

访问后，键值为3的节点将会被移动到双向链表的最后位置，其前驱和后继也会跟着更新。访问后的结构如下：
基于LinkedHashMap的LRUCache实现
那我们今天就说一下LRU算法，分两点来说一下。
- LRU算法是要做什么？
- 我们有没有什么简单的方法来实现LRU算法？
先说说第一点，LRU算法是要做什么？
其实解释起来很简单，LRU就是Least Recently Used的缩写，翻译过来就是**“最近最少使用”**。也就是说LRU算法会将最近最少用的缓存移除，让给最新使用的缓存。而往往最常读取的，也就是读取次数最多的，所以利用好LRU算法，我们能够提供对热点数据的缓存效率，能够提高缓存服务的内存使用率。
那如何来实现呢？
我们先来梳理一下，需要实现几个什么功能？
- 限制缓存大小
- 查询出最近最晚用的缓存
- 给最近最少用的缓存做一个标识
今天我就利用Java的LinkedHashMap用非常简单的代码来实现基于LRU算法的Cache功能。
实现代码如下，加上import语句、注释和空行，也才不到20行的代码，就能够实现一个LRU算法的Cache：
import java.util.LinkedHashMap;
import java.util.Map;
/**
* 简单用LinkedHashMap来实现的LRU算法的缓存
*/
public class LRUCache<K, V> extends LinkedHashMap<K, V> {
private int cacheSize;
public LRUCache(int cacheSize) {
super(16, (float) 0.75, true);
this.cacheSize = cacheSize;
}
protected boolean removeEldestEntry(Map.Entry<K, V> eldest) {
return size() > cacheSize;
}
}测试代码：
import org.junit.Ignore;
import org.junit.Test;
import org.slf4j.Logger;
import org.slf4j.LoggerFactory;
public class LRUCacheTest {
private static final Logger log = LoggerFactory.getLogger(LRUCacheTest.class);
private static LRUCache<String, Integer> cache = new LRUCache<>(10);
@Test
public void test() {
for (int i = 0; i < 10; i++) {
cache.put("k" + i, i);
}
for (int i = 0; i < 10; i++) {
String key = "k" + RandomUtil.getNum(0, 9);
}
log.info("all cache :'{}'",cache);
cache.put("k" + 10, 10);
log.info("After running the LRU algorithm cache :'{}'", cache);
}
}
