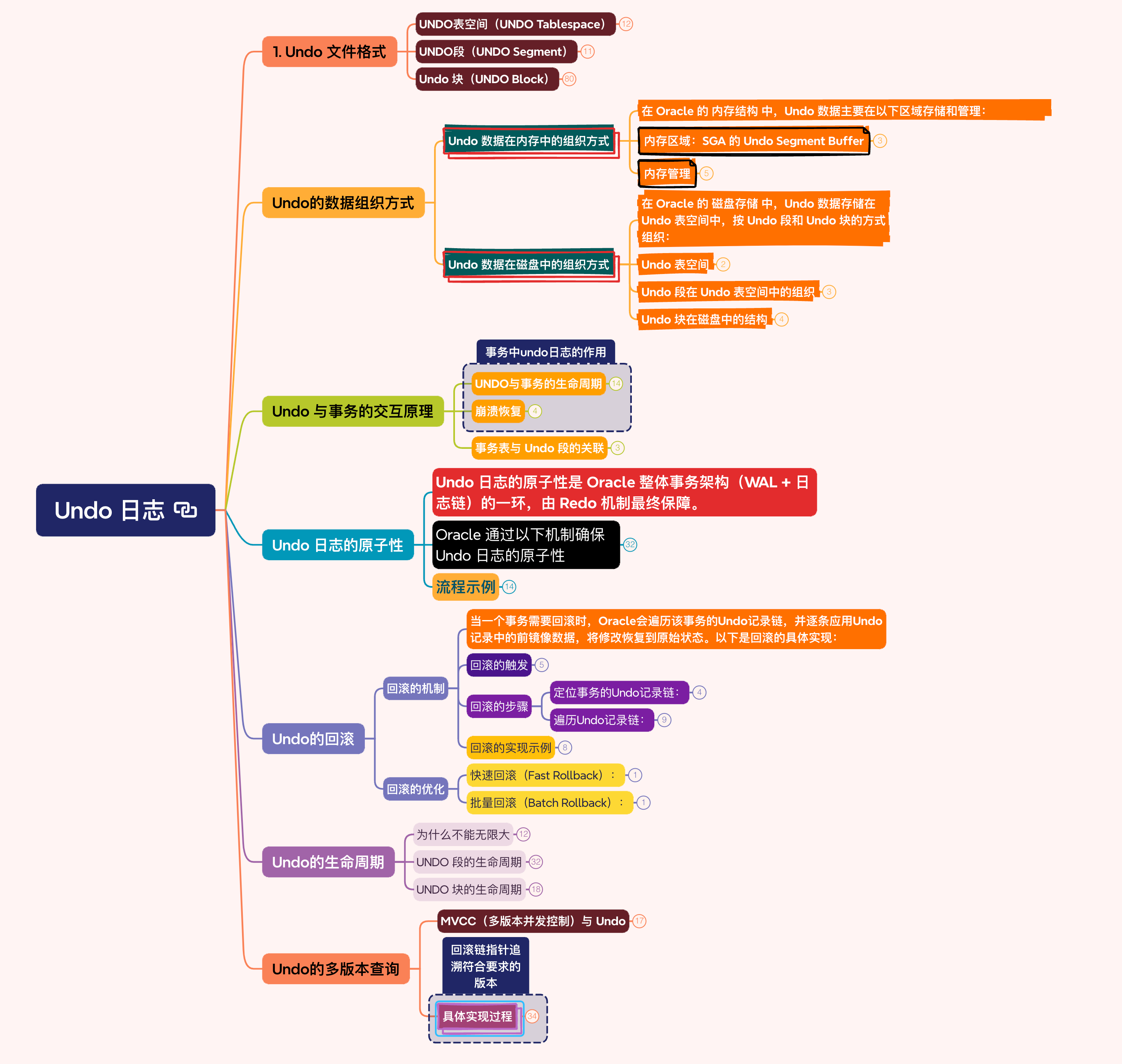

Undo 日志

1. Undo 文件格式

UNDO表空间（UNDO Tablespace）

UNDO表空间是数据库中物理存储UNDO数据的逻辑容器，专门用于存储所有事务生成的UNDO记录。
一个数据库可以有多个 Undo 表空间，但同一时间只能有一个活动的 Undo 表空间。
核心作用：
- 存储事务需要回滚的前镜像数据（旧数据）。
- 支持长时间的读一致性（多版本一致性读取，即MVCC）。
- 避免ORA-01555错误（快照过旧错误）。
Undo 表空间的管理
- 采用自动 Undo 管理（AUM, Automatic Undo Management）：
  - Oracle 自动分配和回收 Undo 段。
  - 通过参数 UNDO_RETENTION 控制 Undo 数据的保留时间。
- Undo 表空间的物理存储：
  - 由多个数据文件（.dbf）组成，与其他表空间类似。

UNDO段（UNDO Segment）

Undo 段存储在 Undo 表空间中，其文件结构与普通数据文件类似，但专门用于存储事务的回滚记录。每个 Undo 段由多个 Undo 块（Block）组成
UNDO段（也称为回滚段，但只在手动管理模式下被显式管理）是UNDO表空间中的逻辑存储单元，每个事务绑定到一个UNDO段来存储其UNDO记录。
Undo 段（Undo Segments）是 Undo 数据的逻辑存储单元
Undo 段的大小是动态的，可以根据事务的需求自动扩展或收缩
核心作用：
- 事务隔离：不同事务使用不同的UNDO段，或共享UNDO段中的UNDO块。
- 按需扩展：UNDO段可以动态扩展（自动管理模式下）。
特点：
- 自动分配：在AUM模式下，Oracle自动创建、分配和管理UNDO段，无需DBA干预。
- 事务绑定：一个事务只能关联一个UNDO段，但一个UNDO段可以服务多个并发事务（除非设置了专用模式）。
- 生命周期：UNDO段在事务完成（提交或回滚）后会被回收重用。

Undo 块（UNDO Block）

UNDO块是UNDO段中的最小物理存储单元，即Oracle数据块（通常为8KB或与数据库块大小一致），用于存储事务生成的UNDO记录。
存储单条或多条UNDO记录（前镜像数据、事务元数据等）。
特点：
- 链式存储：一个事务的多个UNDO块以链表形式链接（通过Undo Block Pointer）。
- 格式紧凑：UNDO块仅存储必要元数据（如事务ID、SCN、前镜像值等）。
- 覆盖机制：已提交事务的UNDO块可以被新事务覆盖（取决于UNDO_RETENTION参数*）。
Undo 块（UNDO Block）的组成
- 块头（Block Header）
  - 事务槽（Transaction Slot）：
    - 记录事务的唯一标识符 XID（Transaction ID）。
      - Undo Segment Number：Undo 段编号。
      - Slot Number：事务槽号。
      - Sequence Number：序列号。
    - 事务状态（是否已提交、SCN、锁定信息等）。
  - 回滚记录（Undo Record）：
    - 行数据的旧值。
    - 被修改行的 ROWID 或唯一标识。
    - 前镜像的指针（链表结构，链接同一事务的多个 Undo 记录）。
  - SCN（System Change Number）：
    - 标识数据变更的时间点，用于版本控制和一致性读。
  - Undo 类型（Undo Type）：
    - 标识操作类型
    - INSERT 对应的 Undo 记录是 DELETE。
    - DELETE 对应的 Undo 记录是 INSERT。
    - UPDATE 对应的 Undo 记录是反向 UPDATE。
  - 前向指针（Forward Pointer），后向指针（Backward Pointer）
    - 指向下一个 Undo 块，形成一个链式结构。
    - 用于事务回滚使用。
  - 块类型（Block Type）
    - 标识 Undo 块的类型。
- Undo 记录（Undo Records）
  - 操作类型（Operation Code, Op Code）
    - 标识事务对数据行的操作类型。
    - INSERT（代码 0x12）：插入操作。
    - UPDATE（代码 0x1E）：更新操作。
    - DELETE（代码 0x2C）：删除操作。
  - 行地址（Rowid）
    - 大小：通常为 6 字节。
    - 作用：指向被修改行的原始物理地址（即数据块的 ROWID）。
    - 格式：由对象号（Data Object ID）、数据文件号、块号、行号组成。
  - 旧数据值（Old Data）
    - 大小：可变长度，取决于修改的列数和列类型。
    - 作用：保存修改前数据的旧值。
      - 对于 UPDATE 操作：存储被修改列的旧值。
      - 对于 DELETE 操作：存储完整行的旧值。
      - 对于 INSERT 操作：不需要存储旧值（直接记录事务是否需要回滚插入的行）。
  - 事务 ID（Transaction ID, XID）
    - 大小：通常为 8 字节。
    - 组成：
      - usn（Undo Segment Number）：Undo 段编号。
      - slot（Slot Number）：事务槽号。
      - seq（Sequence Number）：序列号。
    - 作用：唯一标识一个事务，用于关联事务及回滚数据。
  - 回滚链指针（Rollback Chain Pointer）
    - 大小：通常为 8 字节。
    - 作用：指向“前一个版本”的 Undo 记录地址（UBA），形成一个数据行的多版本链条。
    - 是一个指向 Undo 段中某个数据块的地址标识符
      - Segment Number：标识回滚段或 Undo 段的编号。
      - Block Number：标识数据块在段中的编号。
      - Sequence Number：标识数据块的序列号（用于区分同一个块的不同版本）。
    - 示例：
      - 假设事务 A 修改某行 → 事务 B 再次修改该行，每个事务的 Undo 记录通过此指针链接。
    - Prior UBA：
      - 在一些文档或视图中，这个指针可能直接以 PRIOR_UBA 字段命名。
    - Last UBA：
      - 旧版本中可能用类似的术语，但当前标准是 Rollback Chain Pointer。
  - 系统变更号（System Change Number, SCN）
    - 大小：6 或 8 字节（取决于 Oracle 版本）。
    - 作用：标记事务提交的时间点，用于一致性读和闪回操作。
  - 表信息（Table Information）
    - 大小：4 字节（数据对象号，Data Object ID）。
    - 作用：标识被修改行所属的表。
  - 用户信息（User Information）
    - 作用：记录执行事务的用户 ID（User ID）。
  - 其他控制信息
    - 描述：包括事务的提交标志、锁模式等辅助信息。

Undo的数据组织方式

Undo 数据在内存中的组织方式

在 Oracle 的内存结构中，Undo 数据主要在以下区域存储和管理：
内存区域：SGA 的 Undo Segment Buffer
- Undo 段在 System Global Area (SGA) 的 Undo Segment Buffer 中被缓存。
- 所有活动事务的 Undo 数据首先写入内存中的 Undo Segment Buffer，随后批量刷新到磁盘。
- 内存中的 Undo 数据组织方式与磁盘中的 Undo 块一致。
内存管理
- 事务写 Undo 数据：
  - 当事务修改数据时，Undo 数据会被写入活动 Undo 段的 Undo 块中。
  - 如果当前 Undo 块已写满，Oracle 会分配一个新的 Undo 块。
- 后台进程刷新：
  - DBWn（Database Writer）进程会将内存中的 Undo 块刷新到磁盘上的 Undo 表空间。

Undo 数据在磁盘中的组织方式

在 Oracle 的磁盘存储中，Undo 数据存储在 Undo 表空间中，按 Undo 段和 Undo 块的方式组织：
Undo 表空间
- Undo 表空间是专门用于存储 Undo 数据的表空间。
- 一个数据库可以有多个 Undo 表空间，但同一时间只能有一个活动的 Undo 表空间。
Undo 段在 Undo 表空间中的组织
- 每个 Undo 表空间包含多个 Undo 段。
- 每个 Undo 段由多个 Undo 块组成。
- Undo 段的大小是动态的，可以根据事务的需求自动扩展。
Undo 块在磁盘中的结构
- 块头（Block Header）：
  - 记录 Undo 块的元数据，例如块号、段号、事务 ID 等。
- Undo 记录（Undo Records）：
  - 存储事务的实际 Undo 数据，包括旧数据值、事务元数据和操作类型。

Undo 与事务的交互原理

UNDO与事务的生命周期

事务开始时：
- Oracle 分配一个 Undo 段和一个事务槽（XID）。
执行 DML 操作时：
- 生成回滚记录：每次修改数据前，旧数据会被写入 Undo 段的 Undo 记录。
- 记录到 Redo Log：Undo 段的修改也会生成 Redo 日志（确保 Undo 自身的恢复）。
事务提交（COMMIT）：
- LGWR 进程将 Redo Log Buffer 写入磁盘，确保持久性。
- 已提交事务的 Undo 数据不会被立即清除，而是根据 UNDO_RETENTION 保留一段时间。
事务回滚（ROLLBACK）：
- Oracle 从 Undo 段中逆向应用回滚记录，恢复数据到原始状态。
  - 找到事务关联的 Undo 段。
  - 根据回滚记录链，逆向撤销所有修改操作。
  - 释放事务占用的锁与资源。

崩溃恢复

若事务提交前系统崩溃，Oracle 在重启后自动回滚未提交事务：
通过事务表（Transaction Table）识别未提交的事务。
利用 Undo 段中的回滚记录链恢复数据。
通过 Redo Log 同步已提交的修改（确保数据与日志一致）。

事务表与 Undo 段的关联

Oracle 通过事务表（Transaction Table）维护事务的状态（如 V$TRANSACTION）：
每个事务的 XID、SCN、状态（提交或活跃）、关联的 Undo 段地址等。
在崩溃恢复时，SMON 进程利用事务表和 Undo 段回滚未提交事务。

Undo 日志的原子性

Undo 日志的原子性是 Oracle 整体事务架构（WAL + 日志链）的一环，由 Redo 机制最终保障。

Oracle 通过以下机制确保 Undo 日志的原子性

Redo 日志记录 Undo 的修改
- 核心原则：
  - 所有对 Undo 段的修改也会生成 Redo 日志。
  - 包括：写入 Undo 块（Undo Record）和更新事务表（Transaction Table）的操作。
  - Redo 日志机制覆盖了所有数据库的修改（包括对 Undo 段的修改）。
- 关键逻辑：
  - 顺序性：对 Undo 段的修改先记录到 Redo 日志，再写入内存中的 Buffer Cache。
  - 持久性：事务提交时，LGWR 进程将 Redo 日志强制刷盘（这是持久性保障的核心）。
  - 恢复能力：崩溃后通过 Redo Log 恢复 Undo 段的状态，再通过 Undo 段回滚事务。
- 记录内容
  - Undo 块的变更信息
    - Undo 块地址：
      - 记录 Undo 块所在的表空间号（TSN）、数据文件号（Rel File Number）、块号（Block Number）。
    - Undo 块头的修改：
      - 事务槽（Transaction Slot）的分配（如事务的 XID）。
      - Undo 块的状态位（如是否已满）。
    - Undo 记录的插入：
      - 记录的旧数据值（如某行的原始 salary=8000）。
      - 操作的 Undo 类型（如 DELETE、INSERT 或 UPDATE 的反向操作）。
      - 关联的 ROWID 或唯一标识符（以定位目标数据块）。
      - 事务的 XID 和 SCN（系统变更号）。
    - 回滚链指针：
      - 一个事务可能分多次写入多个 Undo 块，Redo 日志会记录 Undo 记录之间链接的指针。
  - 事务表的修改
    - 事务状态更新：
      - 记录事务的状态变更（如标记为活动状态 ACTIVE）。
    - SCN 与时间范围：
      - 记录事务开始的 SCN 和提交的 SCN。
WAL（Write-Ahead Logging）协议
- Oracle 严格遵循 WAL（预写式日志）原则：
- 所有数据块的修改（包括 Undo 块的修改）必须先写入 Redo 日志，再写入内存或磁盘。
- 防止不一致性：即使 Undo 段的修改未完全落盘，Redo 日志已记录完整操作步骤。

流程示例

步骤 1：生成 Undo 记录
- 修改前：Oracle 将该行的旧值写入 Undo 段的 Undo 块。
- 生成 Redo 日志：Undo 块的修改操作被记录到 Redo Log Buffer。
步骤 2：修改数据块
- 新值写入内存：将新数据写入 Buffer Cache 中的数据块。
- 生成 Redo 日志：数据块的修改也被记录到 Redo Log Buffer。
步骤 3：事务提交。刷盘顺序：
- LGWR 将 Redo Log Buffer 中所有事务相关的 Redo 日志（包括 Undo 修改日志）强制写入磁盘。
- 确保 Undo 修改的原子性被持久化。
- 异步写入数据文件：DBWn 进程稍后将脏数据块（包含 Undo 段和数据块的修改）写入磁盘。
崩溃恢复场景：
- 若步骤 3 前系统崩溃：
- Oracle 重启时通过 Redo 日志重放 Undo 段和数据块的修改，恢复其完整性。
- 发现事务 A 未提交，通过已恢复的 Undo 数据回滚事务。

Undo的回滚

回滚的机制

当一个事务需要回滚时，Oracle会遍历该事务的Undo记录链，并逐条应用Undo记录中的前镜像数据，将修改恢复到原始状态。以下是回滚的具体实现：
回滚的触发
- 显式回滚：用户执行ROLLBACK语句。
- 隐式回滚：事务失败，Oracle自动触发回滚。
- 崩溃恢复：实例崩溃后，Oracle在恢复阶段回滚未提交事务。
- 死锁被检测到，事务被选为牺牲者。
- 事务错误：如违反约束触发的自动回滚。
回滚的步骤
- 定位事务的Undo记录链：
  - Oracle首先通过事务表找到该事务对应的事务槽。
  - 从事务槽中获取该事务的Undo记录链起始指针。
    - Oracle 通过事务的 XID（XID = usn.slot.seq）确定其绑定的 Undo 段号（usn）和对应槽位（slot）。
    - Undo 段的管理结构（如 v$transaction 视图）会记录事务的 Undo 段分配信息。
- 遍历Undo记录链：
  - 从Undo记录链的头部（最近生成的Undo记录）开始，逐个处理Undo记录。
  - 对于每个Undo记录，Oracle会：
    - 读取前镜像数据（Before Image）。
    - 将其写回到对应的数据块中，恢复原始数据。
    - 生成 Compensating Redo：
      - 为保证恢复操作的持久性，将回滚操作本身写入 Redo 日志缓冲区。
  - 释放资源：
    - 回滚完成后，Oracle会释放该事务占用的Undo空间。
  - 更新事务表，将该事务槽标记为可用。
回滚的实现示例
- 假设事务T1修改了表A的某一行，以下是回滚的流程：
- 事务表查找：
  - Oracle在事务表中找到事务T1对应的Undo记录链起始指针。
- Undo记录链遍历：
  - 从链头开始，Oracle读取Undo记录中的前镜像数据。
  - 将前镜像数据写回到表A的对应行中。
- 资源释放：
  - 回滚完成后，Oracle释放T1的Undo记录链空间，并更新事务表。

回滚的优化

快速回滚（Fast Rollback）：
- 如果事务在回滚过程中被中断或崩溃，Oracle会在实例恢复时继续回滚，确保一致性。
批量回滚（Batch Rollback）：
- 对于大量Undo记录，Oracle会批量处理，提高回滚效率。

Undo的生命周期

为什么不能无限大

资源的平衡：消耗、事务保证
性能严重下降
- UNDO 段中数据过多会导致以下问题：
  - 链式遍历时间剧增：在多版本读（MVCC）场景中，遍历巨长的 UNDO 链会大幅增加查询延迟。
  - UNDO 段管理效率降低：Oracle 需要频繁扫描和管理大容量 UNDO 块，占用 CPU 和 I/O 资源。
数据一致性和恢复风险
- 写入冲突问题：
  - 永久保留的 UNDO 数据可能包含已经被其他事务覆盖的老旧行版本，导致 MVCC 判断时出现逻辑混乱。
- 事务恢复复杂性：
  - 崩溃恢复阶段需要扫描过多 UNDO 数据，增大恢复时间窗口。
存储成本不可控
- 永久保留将导致 UNDO 表空间无限膨胀，存储管理成本极高。

UNDO 段的生命周期

UNDO 段是 UNDO 表空间中的逻辑结构，由若干个 UNDO 块组成。
1. 创建
- 当 Oracle 的自动 UNDO 管理（Automatic Undo Management, AUM）检测到需要更多 UNDO 支持时，动态创建新的 UNDO 段。
- 参数控制：
  - UNDO_TABLESPACE：指定 UNDO 表空间。
  - UNDO_RETENTION：设置 UNDO 数据保留时间。
- 过程：
  - Oracle 后台进程（如 SMON）从 UNDO 表空间中分配连续的扩展区（Extent）。
  - 将扩展区初始化为 UNDO 段，并添加到活跃 UNDO 段池中。
1. 分配给事务
- 当新事务启动时，Oracle 为其选择一个可用的 UNDO 段（通过轮询算法均衡负载）。
- 事务绑定到分配的 UNDO 段，段内的事务槽表（Transaction Slot Table）记录活动事务的元数据。
- 扩展性：
  - 如果事务修改大量数据导致 UNDO 段不足（块耗尽），UNDO 段会自动扩展额外的扩展区（Extent）。
1. 活动阶段（Active Usage）
- 用户事务写入 Undo 记录：
  - 所有修改数据的操作（INSERT/UPDATE/DELETE）都会在 UNDO 块中生成 UNDO 记录。
  - 数据状态：
    - Active：事务未提交或未回滚的 UNDO 数据。
    - Unexpired：事务已提交但尚未超过 UNDO_RETENTION 时间的 UNDO 数据。
    - Expired：超过保留时间的 UNDO 数据（可被覆写）。
1. 回收与重用
- 回收条件：
  - 事务已完成（COMMIT/ROLLBACK）且 UNDO 数据已过期：
  - UNDO 段的扩展区被标记为 EXPIRED。
  - UNDO 表空间空间不足：优先覆盖 EXPIRED 状态的 UNDO 段块。
- 回收过程：
  - SMON 后台进程周期性扫描 UNDO 段，释放过期块。
  - 收缩（Shrink） UNDO 段，将空闲扩展区返还给 UNDO 表空间。
  - 其他事务可复用已释放的 UNDO 块。
1. 销毁
- 仅当 UNDO 表空间被强制收缩或数据库重建时，UNDO 段会被删除。

UNDO 块的生命周期

UNDO 块是 UNDO 段中的物理存储单元（大小与数据库块一致，通常为 8KB），生命周期如下：
1. 创建与初始化
- UNDO 段首次分配扩展区时，初始化其包含的所有 UNDO 块。
- 块头写入 UNDO 段的元数据（段号、事务槽表等）。
1. 事务使用阶段
- 事务执行 DML 操作时，分配一个或多个 UNDO 块。
- 在块内按顺序写入 UNDO 记录（操作类型、旧值、SCN 等）。
- 链式管理：
  - 若块写满，新块被分配并与当前块链接（通过块头的前向/后向指针）。
1. 事务提交后的状态转换
- Active → Unexpired：事务提交后，UNDO 数据需保留至少 UNDO_RETENTION 时间。
- Unexpired → Expired：经过 UNDO_RETENTION 时间后，UNDO 数据标记为可回收。
- 空间压力下的强制过期：
  - 如果 UNDO 表空间不足，Oracle 可能提前覆盖未过期的 UNDO 块（若未启用 RETENTION GUARANTEE）。
1. 回收与覆写
- 块内所有 UNDO 记录均已过期，或空间压力需要回收。
- 块被标记为 FREE，允许新事务覆写。
- 新事务优先使用空闲块，而非扩展新的 UNDO 区。

Undo的多版本查询

MVCC（多版本并发控制）与 Undo

MVCC 是 Oracle 实现高并发读写的核心技术，其核心依赖 Undo 段实现一致性读（Consistent Read）
(1) 读操作的 SCN 标识
- 每个查询开始时，Oracle 会生成一个查询级 SCN，记录当前的数据库时间点。
  - 例如：查询开始时 SCN = 1000，要求看到 SCN <= 1000 的数据。
(2) 数据的多版本生成
- 当一个事务修改数据时，旧版本的数据被写入 Undo 段，形成一条版本链。
  - 例如：当事务 A 将某行的工资从 8000 修改为 9000（SCN=1001）：
  - 当前数据块的版本为 SCN=1001（新值 9000）。
  - Undo 段中保存旧值 8000，对应 SCN=1000。
(3) 一致性读的实现
- 如果另一个查询的 SCN=1000 尝试读取该行：
- Oracle 检查当前数据块的 SCN（1001），发现其大于查询的 SCN（1000）。
- 通过 Undo 段中的旧值链（SCN=1000），找到所需版本的数据（8000）。
- 返回旧值，确保读操作不会看到未提交或新提交的修改。
(4) 关键特性
- 无锁读取：读操作不需要锁（避免了与写操作的竞争）。
- 版本链回溯：Undo 段中保留多版本数据，确保不同时间点的查询看到一致的数据快照。

具体实现过程

MVCC的实现基于Undo 段中的历史版本数据链（通过 UBA 和回滚链指针构建）
准备工作：查询的 SCN 确定
- 当一个查询启动时，Oracle 会立即记录该查询的一致性读 SCN（Query SCN）
- 所有返回的数据必须满足：数据的 SCN ≤ Query SCN。
首次检查数据行的当前版本
- 查询首先访问目标数据行：
- 行头中的 UBA 会指向该行最新一次修改的 Undo 记录
- 检查当前行版本的状态：
  - 版本符合要求
    - 未被修改：直接返回该行的当前值。
    - 被修改但未提交：需要通过 UBA 找到 Undo 记录中的旧值。
    - 已提交但修改时间SCN > Query SCN：需要回溯到更老的版本。
  - 版本不符合要求
    - 需要回溯到更老的版本。
如果当前行版本不满足一致性要求（例如其 SCN > Query SCN），则触发 MVCC 回溯机制
- 步骤 1：根据行头 UBA 获取 Undo 块
  - 解析 UBA（例如 0x0001.3000.1）：
    - Segment Number（段号）：0x0001 → 定位到对应 Undo 段。
    - Block Number（块号）：0x3000 → 找到对应的 Undo 块。
    - Sequence Number（序列号）：0x0001 → 可能用于校验或版本标识。
- 步骤 2：读取 Undo 记录
  - 提取 Undo 记录中的 SCN 和操作类型：
    - 若该 Undo 记录的 SCN ≤ Query SCN（例如 SCN=2500），则使用其旧值。
    - 若该记录未提交（Active）或其 SCN > Query SCN（例如 SCN=3000），继续回溯。
- 步骤 3：沿回滚链指针回溯旧版本
  - 回滚链指针：从当前 Undo 记录中提取指向更老版本的 UBA（例如 Prior UBA = 0x0001.2000.1）。
  - 重复步骤 1~2，检查每个 Undo 记录的 SCN，直到找到满足条件的记录。
停止条件和结果
- 匹配的版本：找到 SCN ≤ Query SCN 的 Undo 记录，将其旧值返回给查询。
- 版本链断裂：
  - 若回滚链指针指向 NULL 且版本仍不满足：
    - 该行不存在于查询的 SCN 时刻（例如查询 SCN 早于行的插入时间）。
  - 若 Undo 记录已被覆盖：引发 ORA-01555: snapshot too old 错误。
